第6节 Axure自动生成流程图

2019-10-08 16:35 更新

3.5  自动生成流程图


可以根据页面导航面板中的页面层级关系自动产生流程图:



1、首先,创建一个流程图页面,并双击打开;

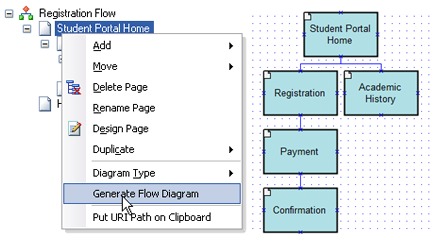

2、然后,在页面导航面板中你想要生成流程图的分支根节点上点击右键,然后选择“Generate Flow Diagram”,你将看到两个选项:Standard digram Right Hanging。选择其中一个就可以在线框图面板中产生一个流程图。其界面如图6所示:



图6

6



所生成的流程图是根据你所选择的页面和子页面的层级关系,并且会自动引用对应的页面。可以像一般的流程图一样编辑修改自动生成的流程图。
